문제] 콘크리트 구조물의 균열보수, 보강대책을 설명하시오.
답]
Ⅰ. 개요
콘크리트 구조물은 여러가지 요인에 의해 시간의 흐름에 따라 내구성능이 저하되는데 적절한 보강공법으로 구조물을 향상시켜서 그 사용성을 연장시킬 수 있다.
Ⅱ. 균열의 종류
(1) 미경화 콘크리트에 균열
1) 소성수축 균열
① Slab에서 bleeding 속도보다 증발속도가 빠를 때.
② 건조한 바람이나 고온 저습한 외기에 노출된 경우 급격한 습윤 손실.
2) 침하균열
① 타설 후 Con'c의 침하로 균열.
② 철근 또는 다른 매설물에 의해 상부면에 나타나는 균열
(2) 경화 콘크리트의 균열
1) 건조수축
2) 열응력에 의한 균열.
3) 화학적 반응
4) 기상 작용
5) 철근 부식에 의한 균열
6) 염해
7) 중성화
Ⅲ. 균열의 보수 및 보강 공법, 종류
1) 표면처리공법
2) 충전공법 (V-Cut)
3) 주입공법
4) 강재Anchor공법
5) 강판부착공법
6) prestress공법
7) 치환공법
8) 탄소섬유 Sheet 공법
Ⅳ. 균열의 보수 및 보강 공법
1) 표면처리 공법
① 균열의 폭이 좁고 경미한 잔균열 발생 시 적용함.
② 균열발생부위에 Cement paste 등으로 도막을 형성하는 공법임.
2) 충전공법 (V-Cut)
① 균열폭 0.3mm이라 주입 곤란하여 V-Cut 한다.
② 팽창 Mortar 또는 epoxy 수지를 충전하는 공법임.
3) 주입공법
① 주입 pipe이용 내부까지 충전함.
② 두꺼운 부재 및 균열이 넓은 곳에 이용함.
4) 강재Anchor공법
① 꺽쇠형 앙카 보강
② 틈새는 몰탈 보강, 강재 앙카 이용

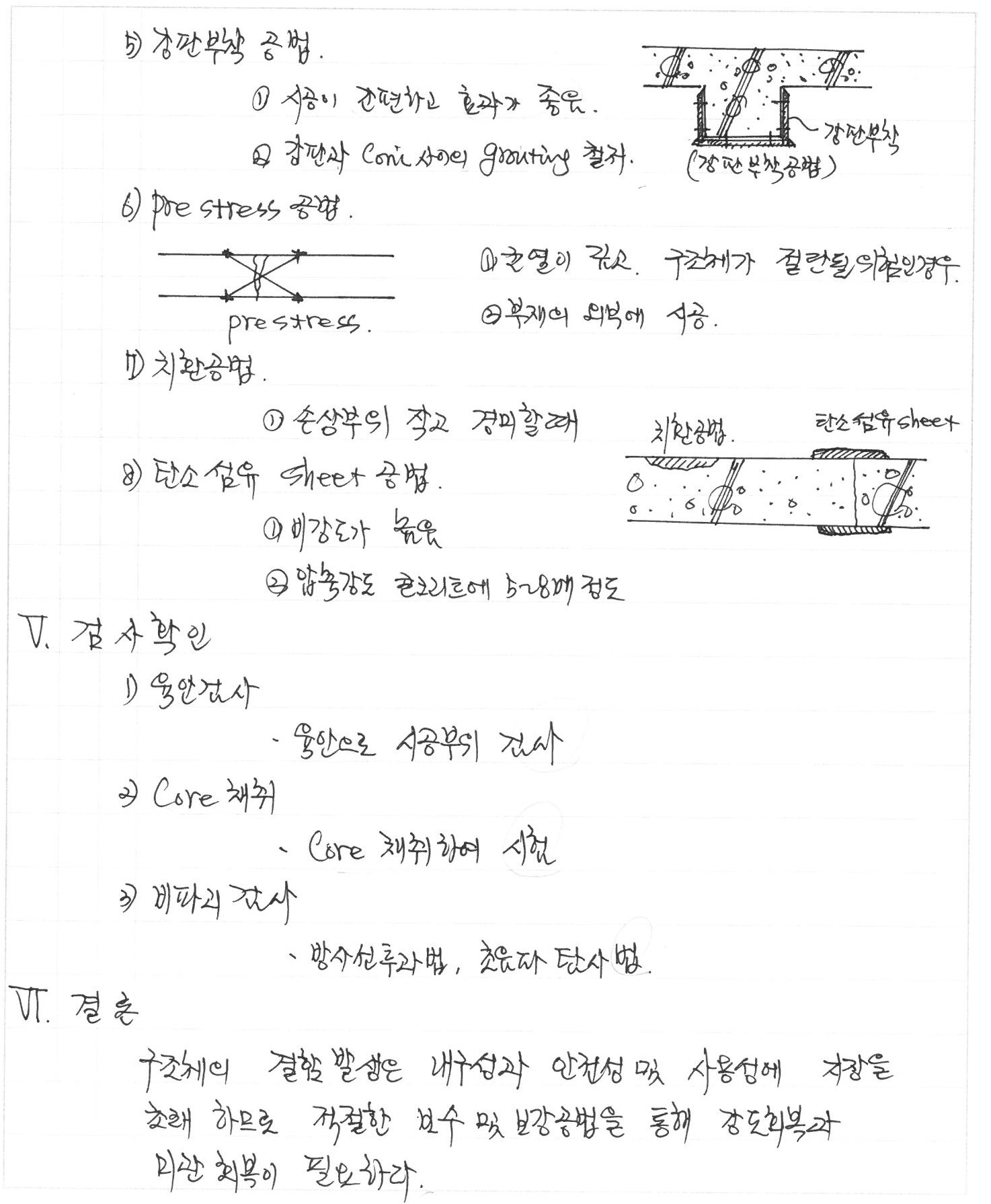

5) 강판부착공법
① 시공이 간편하고 효과가 좋음.
② 강판과 Con'c 사이의 grouting 철저.
6) prestress공법
① 균열이 깊고 구조체가 절단될 위험인 경우
② 부재의 외부에 시공
7) 치환공법
- 손상 부위 작고 경미할 때
8) 탄소섬유sheet공법
① 비강도가 높은
② 압축강도 콘크리트에 5~8배 정도
V. 검사확인
1 육안검사
- 육안으로 시공부위 검사
2 Core 채취
- Core 채취하여 시험
3. 비파괴 검사
- 방사선 투과법, 초음파 탐사법
VI. 결론
구조체의 결함 발생은 내구성과 안전성 및 사용성에 지장을 초래하므로 적절한 보수 및 보강공법을 통해 강도 회복과 미관 회복이 필요하다.
