문제] 메탈 터치(Metal touch)
답]
Ⅰ. 정의
① Metal touch란 철골 기둥의 이음부를 가공하므로 상하부 기둥을 밀착시켜 축력의 25%까지 하부기둥 밀착면에 전달시키는 이음 방법을 말함.
② 철골공사에서 기둥의 이음은 2~3층 정도의 건물은 단일부재로 가능하나 그 이상의 층이 되면 기둥의 이음이 필요하며, 기둥의 이음부에는 축력, 힘모멘트, 전단력 등이 전달되어야 한다.

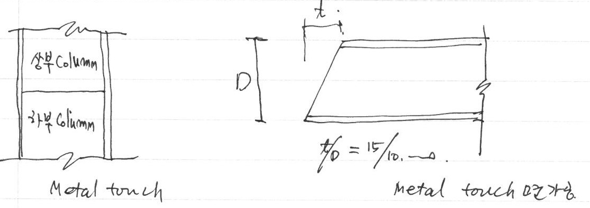

Ⅱ. Metal touch의 개념
- 축력의 25%까지 기둥 밀착면에 직접 전달시키고 나머지 757%의 축력은 용접 또는 고력 bolt에 의해 전달.
Ⅲ. Metal touch 면의 가공
1) 절단면 직각도. : 오차는 100mm에 0.1~0.2m 정도
2) 표면상태 접합
① 접합면이 많아지므로 정밀 가공
② 상하부재의 접합면을 미리 측정 후에 접합.
③ 접합면의 부족 시 재가공 실시.
Ⅳ. 특징
1) 응력 전달
① 상하부 기름 밀착으로 축척의 25%까지 전달 가능
② 나머지 응력은 접합 방법으로 응력 전달
2) 구조적 안전성
① 고력 bolt나 용접만으로의 연결시키는 방법에 비해 구조적으로 안전함.
3) 시공성
① 일반 접합면에 비해 시공성 우수.
② 작업 시 작업 중의 작업자에 대한 안전성도 우수.
4) 경제성
① 접합면 가공에 대한 부담이 증가되나 전체적으로 경제성이 있음.
5) 이음위치
① 인장력이 발생하지 않는 곳에 선정.
② 이음면은 절삭가공기로 정밀 시공.
V. 시공에 유의사항
① 이음부에 응력 집중 현상 또는 불연속 이름에 유의할 것.
② 이음부에 축력, 힘모멘도, 전단력 등에 충분히 전달될 것.
③ 이음부에 용접선의 교차 방지를 위해 Scallop 실시할 것.
④ 이음면은 절삭가공기로 충분히 밀착되도록 시공할 것.
