<시멘트 액체방수 VS 침투성 방수 공법 비교표>



1. 시멘트 액체방수공법



정의

방수액에 일정의 물과 시멘트를 혼합하여 콘크리트면에 발라서 일정 이상의 두께로 시공하여 방수층을 형성하는 방법. 시멘트액체방수는 1종과 2종으로 나뉨.



견적기준

1. 종별(1, 2), 시공부위별(바닥, 벽체), 위치별로 구분하여 정미면적(m2)으로 산출.

2. 보호층을 확인하여 미장 노출면일 경우 별도 보호몰탈을 산출하여 적용.

(미장노출면 마감일 때 보호몰탈 적용, 타일바탕몰탈 등 타 마감공종으로 대체 시 해당 마감에 포함)

3. 세대 적용부위는 욕실 바닥 및 벽체, 발코니 바닥이고, 지하층은 일부 최하층 바닥 및 외벽면 벽체 등에 적용.

4. 일반적으로 욕실은 액체방수 1(2), 발코니 바닥은 액체방수 2(1)로 산출.

5. 욕실 조적벽체 방수 높이는 1.2M, 샤워부스 내부 벽체는 1.8m 높이로 산출.

6. 내부 발코니 및 아파트 복도 방수 치켜올림 높이는 H : 100mm으로 하고, 외부는 H : 150mm로 산출.

7. 세대 대피공간 내 하향식 피난사다리 구간은 방수 물량을 공제.

8. 시멘트 액체방수는 미장, 타일공사 등과 중복되어 공사가 수행되므로 중복 또는 누락 되지 않도록 주의.

9. 지하 최하층 바닥 배수판 적용 시 액체방수 산출하지 않음.(, 설계도서 명기 시 반영)

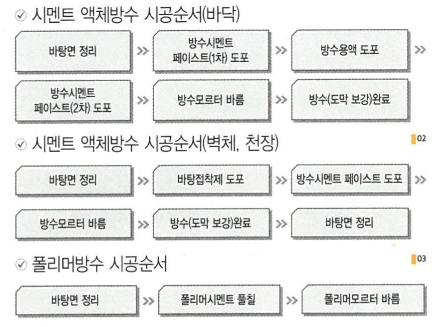

시멘트 액체방수 시공순서

시멘트 액체방수 시공순서



시멘트 액체방수 시공사진

시멘트 액체방수 시공사진





2. 침투성 방수공법



정의

미세한 시멘트분말 및 첨가제의 작용으로 콘크리트의 공극과 모세관내에 침투하여 연속적으로 수화작용을 일으키며 수화물의 결정체가 공극을 채워 콘크리트를 수밀하게 하여 방수층을 형성하는 공법.



견적기준

1. 부위별(바닥, , 천정), 위치별(지하 외벽 등)로 구분하여 도면상의 정미면적으로 산출.

2. 보호층을 확인하여 별도 산출.(시멘트 몰탈, 보호몰탈 등)

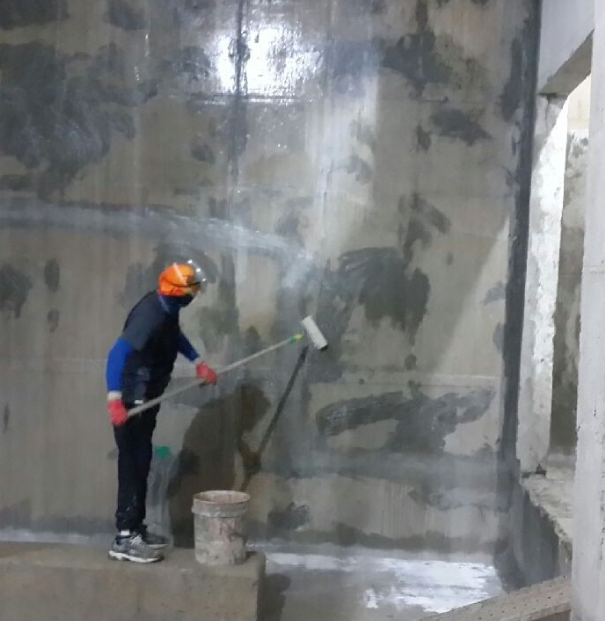

침투성 방수 시공사진

침투성 방수 시공사진



3. 시멘트 액체방수 VS 침투성 방수 공법 비교표

구분
시멘트액체방수
침투성 방수
비고
정의
방수액에 일정의 물과 시멘트를 혼합하여 콘크리트면에 발라서 일정 이상의 두께로 시공하여 방수층을 형성하는 방법. 시멘트액체방수는 1종과 2종으로 나뉨.
미세한 시멘트분말 및 첨가제의 작용으로 콘크리트의 공극과 모세관내에 침투하여 연속적으로 수화작용을 일으키며 수화물의 결정체가 공극을 채워 콘크리트를 수밀하게 하여 방수층을 형성하는 방법.

주성분
시멘트+모래+물을 혼합한 시멘트계방수재
규산질계 분말형 도포방수재

재료유형
시멘트계 후막 적층형
유기,무기 혼합식 복합형

적용부위
지하실바닥, 벽체, 합벽부위 등
지하실바닥, 벽체, 기계실, PIT, 집수정 등

공법요약
방수시멘트페이스트->방수용액 도포->방수시멘트페이스트->방수모르타르 도포->방수시멘트 페이스트->방수용액도포->방수시멘트페이스트->방수모르타르바름
면처리: 모체 이물질을 깨끗이 제거 후 물로 충분히 적셔주며 표면수는 제거->혼합: 물과 규산질계 분말형을 비율에 맞게 배합->시공: 롤러나 뿜칠 등을 사용해 1mm 두께로 2회 이상 도포-> 양생

수압의 정도
비교적 저수압이 적용되는 부위에 적합함.
고수압을 받는 부위에 적합하며 모체에 침투작용과 후막의 방수층이 형성되어 지하수 저항에 가장 이상적인 공법임.

시공성
시공 공정이 복잡하며 조잡시공이 우려됨.
액체방수에 비해 공정이 간단함.

장점
1) 시공실적이 많고 시공이 쉬움
2)습식공법이므로바탕면이건조하지않아도시공이가능함.
3)경제적이고보수가쉬움.
4)재료구입이용이함.
1) 강력한 침투효과로 방수성이 우수함.
2)접착성이우수하여박리현상이없음.
3)시공공정이단순함.
4)빠른시공이가능함.
5)바탕재료자체의방수성을향상시킴.

단점
1) 신축성이 없어, 진동이나 균열에 의해 방수층이 파괴됨.
2)기상의 영향을 많이 받음.
3)공정이 복잡하고 방수층이 중량임.
4)확실한방수성능을보장할수가없음.
1) 바탕면과 일체화되기 때문에 바탕면에 균열이 생길 경우 방수층 자체의 균열로 연결됨.
2)작업자의숙련도에 따라 큰차이가 있음.
3)바탕청소및정리가 필요함.
4)동절기에 작업이 곤란함.
