PS 강재의 Relaxation
PS강재를 긴장하여 응력이 도입된 후 시간 경과에 따라 인장응력이 감소하는 현상을 Relaxation이라 한다. Relaxation은 PS강재의 자체 응력이 감소되는것과 Concrete Creep 및 건조수축의 영향으로 응력이 감소된다.

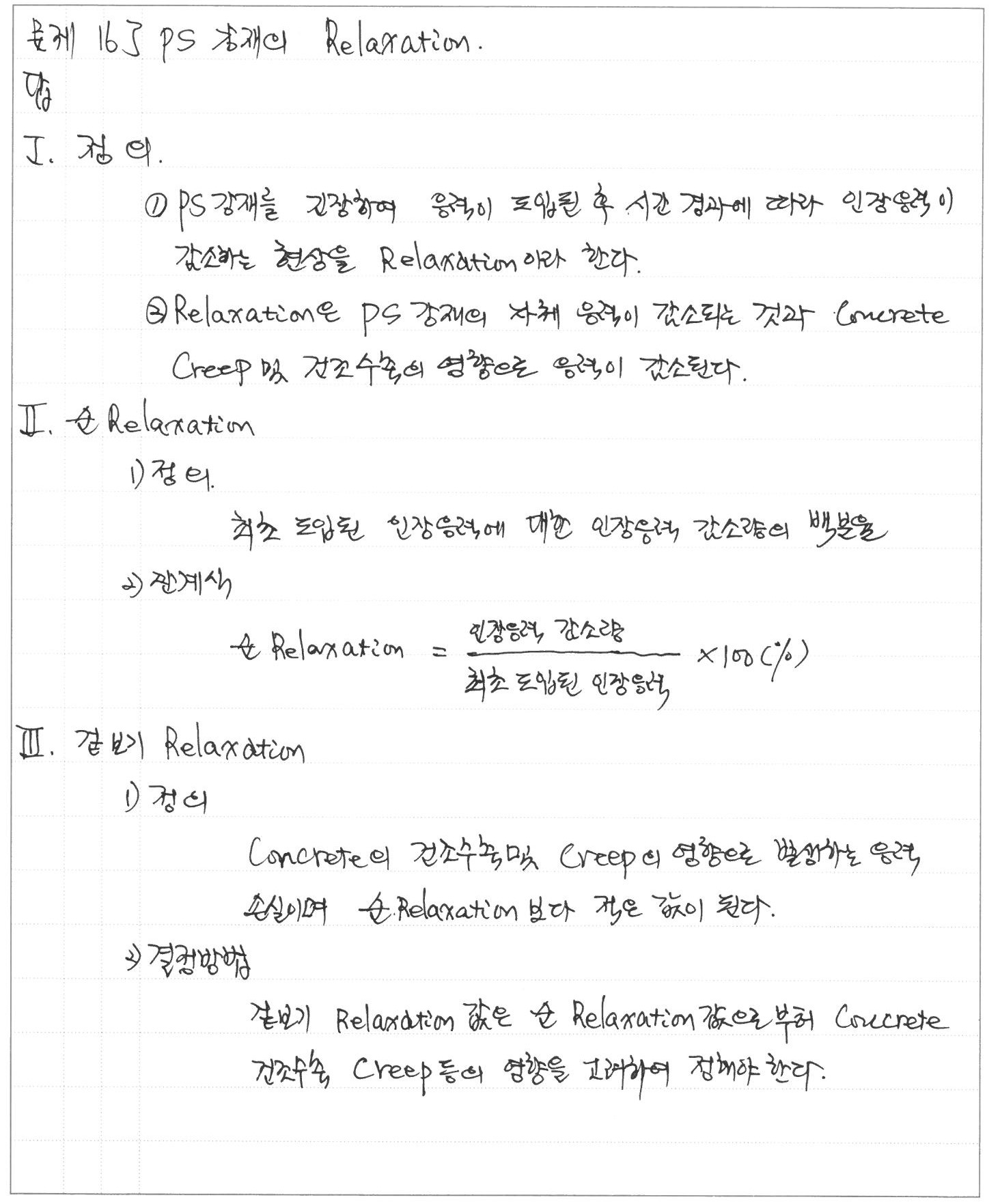

문제] PS 강재의 Relaxation
답]
Ⅰ. 정의
① PS강재를 긴장하여 응력이 도입된 후 시간 경과에 따라 인장응력이 감소하는 현상을 Relaxation이라 한다.
② Relaxation은 PS강재의 자체 응력이 감소되는것과 Concrete Creep 및 건조수축의 영향으로 응력이 감소된다.
Ⅱ. Relaxation
1) 정의
최초 도입된 인장응력에 대한 인장응력 감소량의 백분율
2) 관계식
Relaxation = 인장응력 감소량 / 최초 도입된 인장응력 ×100(%)
Ⅲ. 겉보기 Relaxation
1) 정의
Concrete의 건조수축 및 Creep의 영향으로 발생하는 응력 손실이며 순Relaxation보다 적은 값이 된다.
2) 결정방법
겉보기 Relaxation 값은 순Relaxation 값으로부터 Concrete 건조수축, Creep등의 영향을 고려하여 정해야 한다.
Ⅳ. PS 강재의 Relaxation이 PSC 부재에 미치는 영향
① 응력 손실로 구조를 변형
② 부재의 균열 발생
③ 내구성 저하
④ 수밀성 저하
⑤ 구조물의 처짐 발생
⑥ 사용성 및 안전성 저하
