문제] 성토공사의 다짐공법에 대하여 기술하시오.
답]
Ⅰ. 개요
① 다짐이란 흙에 인위적인 에너지를 가하여 흙의 공학적 성질을 개선시키는 것을 말한다.
② 다짐의 목적은 지지력 증대, 투수성 감소, 압축성의 최소화 및 전단강도 증대 등에 있다.
Ⅱ. 다짐의 원리 및 Flow chart
1) 다짐의 원리
느슨한 흙 → 충격·진동, 공기 배출 → 체적감소 → 전단강도 증대
2) 다짐 관리 Flow Chart
① 실내 다짐시험
- 최대건조밀도
- 최적함수비결정
- 토취장 시료채취
② 현장시험 시공
- 들밀도 시험
- 다짐조건 결정
- 현장시험 다짐실시
③ 본공사 다짐
- 전압식 다짐(점도)
- 진동식 다짐(사질로)
- 충격식 다짐(협소장소)
④ 품질관리
- 다짐도 판정
- 다짐도 분석
- 다짐에너지
Ⅲ. 다짐의 목적
1) 지지력 증대
- 흙 구조물에 필요한 강도 특성을 갖게 한다.
2) 투수성 감소
- 간극을 감소시켜 흙을 안정된 상태가 되게 한다.
3) 잔류 침하 최소화
-흙쌓기 자체의 잔류 침하를 최소화한다.
4) 전단강도 증대
- 점토질에서 점착력(C)을 크게 하며, 사질토에서는 내부 마찰각을 크게하여 흙의 전단강도(S)를 증대시킨다.
Ⅳ. 다짐효과 (아짐에 영향을 주는 요인)
V. 다짐공법
1. 전압식 다짐공법
1) 정의
- 장비의 중량을 이용하여 흙을 다지는 다짐 방법을 전압 다짐공법이라 한다.
2) 적용
① 흙댐 차수 벽용 점토 다짐
② 진동이 곤란한 위치의 사질토 다짐
3) 장비의 종류별 적용성
4) 특징
① 다짐 시 과잉간극수압 유발이 적다.
② 점성토 다짐에 적합하다.
③ 사질토의 경우 장비 중량이 커져서 비경제적이다.
2. 진동다짐공법
1) 정의
- 장비의 중량과 진동력을 이용하여 흙을 다지는 다짐 공법
2) 적용
① 사질토 및 자갈층 다짐
② 암버럭 다짐
③ 성토 비탈면 다짐

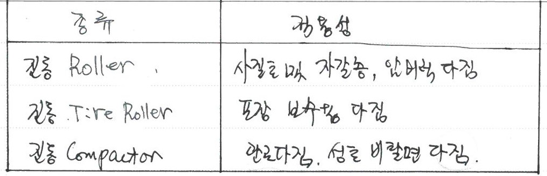

3) 다짐기계 종류별 적용성
4) 특징
① 다짐 시 과잉간극수압을 유발시킴
② 진동력으로 장비 중량을 줄임
③ 점성토는 다짐 후 잔류 침하가 발생하므로 사용 곤란
3. 충격식 다짐공법
1) 정의.
- 기계의 충격하중을 이용하여 구조를 뒷채움 재료를 다지는 다짐공법

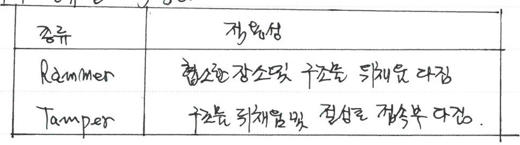

2) 다짐기계 종류별 적용성
3) 특징
① 협소한 장소의 성토 다짐에 적합
② 숙련도가 필요
VI. 품질 관리
1) 다짐도 판정
① 시방 규정에 적합해야 한다.
② 판정 방법
2) 다짐도 분석
X-R 관리도, Histogram, 관리도 작성하여 분석
VI. 다짐 시 주의 사항 (유의사항)
1) 구조물 접속부
① 뒤채움재는 투수성이 좋고, 잘다져지는 흙 선정
② 다짐 및 배수시설 시공 철거.

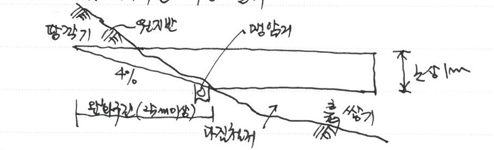

2) 절성토 경계부(편절, 편성 접속부)
① 땅깍기면과 상부 노체면을 연결하는 접속 구간 설치
② 다짐 및 배수시설 시공 철저
3) 확폭부
① 기초 홍쌓기부에 총따기 실시
② 확폭 구간 흙쌓기부의 조기 침하 완료 후 시행
4) 종방향 흙쌓기, 땅깍기 접속부
① 완화구간 설치
② 다짐 및 배수시설 시공 철저
5) 연약지반
① 연약지반 대책공법 선정처리 후 시공
② 침하량을 고려한 여성토를 설계에 반영
6) 안성호
① 간극을 돌부스러기로 채워 Interlocking 확보
② 암버럭의 최대 입경은 60cm 이하
7) 비탈면
① 규정된 흙쌓기 폭보다 0.5~1.0m 정도 여분 포설 다짐 후 규정 폭으로 절취
② 비탈면 경사를 규정보다 완만하게 포설 다짐 후 규정된 경사로 절취
8) 기초지반 처리
① 기초지반 조사를 철저히 하여 성토의 안정성 유지
② 벌개제근을 철저히 하여 성토 후의 부동침하 방지
9) 다짐 기준 결정
① 다짐 시험을 실시하여 시공 함수비, 최대건조밀도 결정
② 시험 성토를 행하여 포설두께, 다짐 후 두께, 장비, 횟수, 다짐도 등 기준 결정
VII. 결론
1) 토공사에서 다짐은 대단히 중요한 작업이므로 토질, 현장함수비, 사용장비 시공법 등에 대한 면밀한 검토후 시행해야 한다.
2) 시공 시에는 토질의 변화 함수비의 정도, 소요 다짐도의 도달여부를 확인하여야 한다.
