문제] 준설선의 종류와 선정시 유의사항에 대하여 기술하시오.
답]

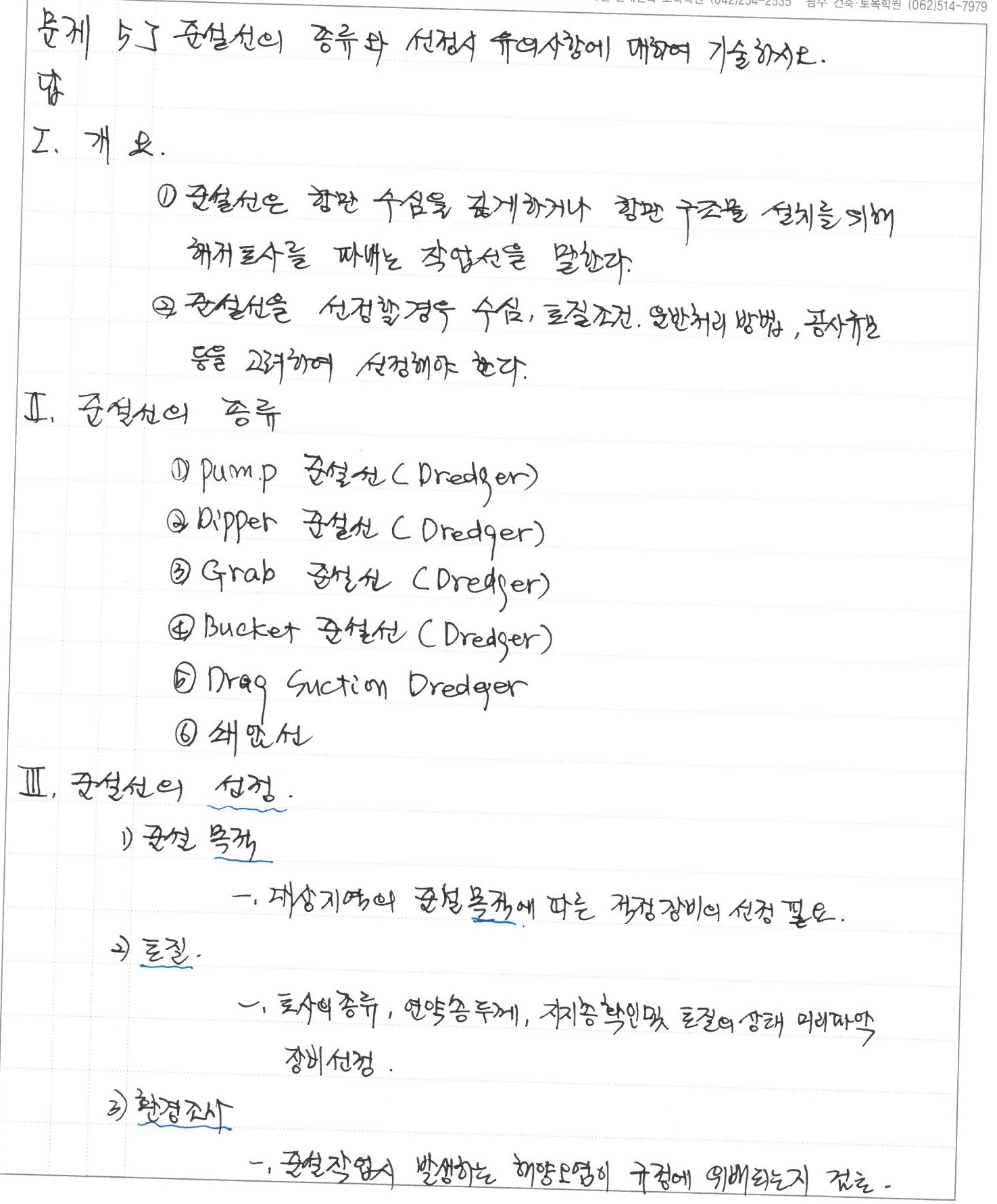

Ⅰ. 개요
① 준설선은 항만 수심을 깊게하거나 항만 구조물 설치를 위해 해저 토사를 따내는 작업선을 말한다.
② 준설선을 선정할 경우 수심, 토질 조건, 운반 처리 방법, 공사 규모 등을 고려하여 선정해야 한다.
Ⅱ. 준설선의 종류
① pump 준설선(Dredger)
② Dipper 준설선 (Dredger)
③ Grab 준설선 (Dredger)
④ Bucket 준설선 (Dredger)
⑤ Drag Suction Dredger
⑥ 쇄암선
Ⅲ. 준설선의 선정
1) 준설 목적
- 대상 지역의 준설 목적에 따른 적정 장비의 선정이 필요함.
2) 토질
- 토사의 종류, 연약층 두께, 지지층 확인 및 토질의 상태 미리 파악하여 장비 선정함.
3) 환경조사
- 준설 작업 시 발생하는 해양오염이 규정에 위배되는지 검토
4) 준설 수심
- 작업가능 심도를 점칠하여 준설 수심에 해당되는 장비선정.
5) 준설토 처리
- 펌프 준설선자 관송식을 조합하면 경제적인 선정이 된다.
6) 시공 장소
- 시공 장소의 여건에 따라 조정식과 이동식
7) 항내 교란
- 해상 오염을 최소화하는 장비 선정.
8) 항로 유지
- 차단이 불가능한 항로 준설은 Drag Suction 준설선
IV. 시공 시 주의사항 (선정 시 유의 사항)
1) 준설토 처리
① 충분한 수심과 면적이 보장된 곳
② 어업 및 기타 보상권 등의 사전 해결이 가능한 곳
③ 준설지역에서 가깝고, 선박의 왕래가 적은 곳을 선택
2) 수심 확인
① 1500m/sec 음파 발사 반사를 측정하여 수심 확인
② 조위에 따라 수심이 다르므로 보정해야 한다.
3) 지반조사
① 시추선 이용 지반조사
② 지반 지내력 및 지층구성, 지층 두께 확인
③ 토성 시험 실시하여 연약지반확인
4) 항해 선박 조사
① 입출항 선박 운항 조사
② 준설 작업 시간에 미치는 영향 분석
5) 준설 사면
① 시공 후 안전한 사면이 되도록 시공
② 토질별 표준 경사에 맞추어 시공
6) 여굴
- 표준 여굴 이하가 되도록 시공
V. 준설선의 종류
1. Pump Dredger
1) 정의
① 작업선에 설치된 Sand pump를 이용 해저 토사 흡입
2) 특징
① 매립 및 대량준설 적합 : 400m³ ~ 1000m³/hr
② 로운선 불필요 배송관 이용 처리
③ 해저 작업 지반 요철 크다.
2. Dipper 준설선
1) 정의
- 작업선에 쇼벨계 굴삭기 탑재하여 토사 및 연암 준설

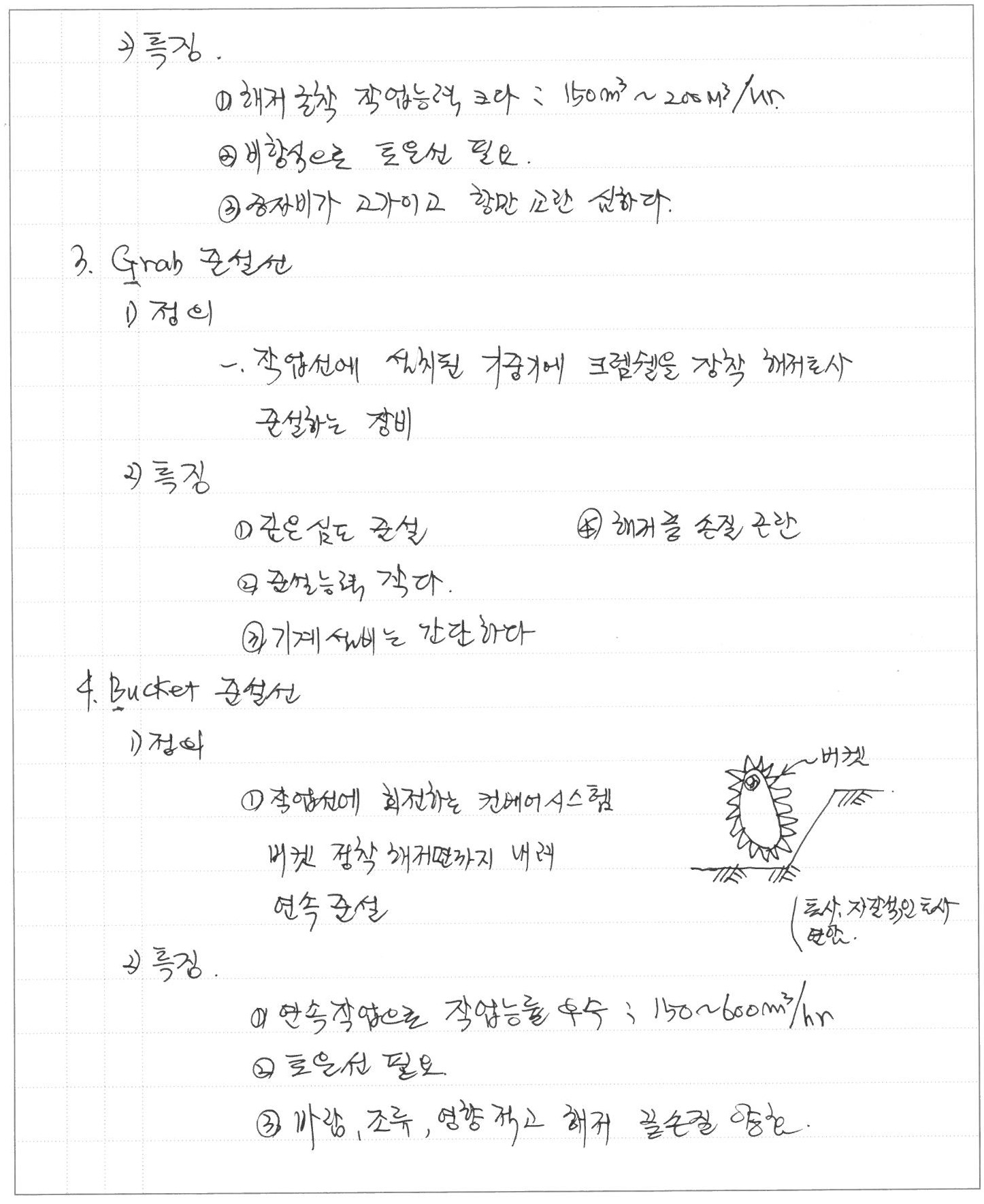

2) 특징
① 해저 굴착 작업능력 크다 : 150m³ ~ 200m³/Mr
② 비항식으로 토운선 필요함.
③ 공사비가 고가이고 항만 교란이 심하다.
3. Grab 준설선
1) 정의
- 작업선에 설치된 기중기에 크렘쉘을 장착 해저 토사 준설 하는 장비
2) 특징
① 깊은 심도 준설
② 준설능력 작다.
③ 기계설비는 간단하다.
4. Bucket 준설선
1) 정의
① 작업선에 회전하는 컨베어시스템 버켓 정착 해저면까지 내려서 연속 준설
2) 특징
① 연속작업으로 작업능률 $5; 150~600m³/hr
② 토운선 필요
③ 바람, 조류, 영향 적고 해저 끝손질 양호함.
④ 해저를 손질 곤란
5. Drag Suction 준설선
① Suction pump탑재로 항로 준설 유리
② 토운선 불필요
③ 파랑 영향 없어 작업능률 향상
6. 쇄암선
- 해저 암반을 파쇄하여 준설하며 낙하 중추식과 공기 타격식이 있다.
VI. 결론
① 준설 작업 전 환경 오염 및 생태계까지 대책을 수립하여 작업에 임해야 한다.
② 준설 계획 수립 시에는 자연 조건, 준설 목적, 공사 기간 등을 고려하여 경제성 있고 안전하게 시공할 수 있는 준설 계획을 수립해야 한다.
