문제] 레미콘을 사용하는 콘크리트 공사의 품질관리를 단계적으로 설명하시오.
답]
Ⅰ. 개요
1) 콘크리트의 품질관리에서 가장 중요하게 고려되어야 할 사항은 구조물의 강도, 내구성, 수밀성 등을 향상시키면서 경제적인 시공을 하는 것.
2) 콘크리트의 품질관리는 타설전, 타설 중, 타설 후로 단계적인 시공관리와 함께 충분한 양생을 하는데 있다.
II. Concrete 공사의 Filow chart
시공계획 → 준비 → 계량 → 비빔 → 운반 → 타설 → 다짐 → 이음 → 양생
III. 단계별 시공 관리
1. 타설 전 (준비단계)
1) 시공계획
① 레미콘 공장과 현장 거리 확인
② 레미콘 운반 방법 등 결정
③ 도로 교통량 및 정체시간 고려한 레미콘 운반 시간 계획
2) 준비
① 타실 전 철근 배근 및 거푸집 상태를 점검.
② 기상 상태, 인력배치. 장비 배치 등 점검.
③ 운반 경로, 작업 동선 확인
④ 타설 순서
3) 계량
① 계량기를 수시로 점검하여 정비, 보수함으로서 계량오차를 줄인다.
② 골재 계량에는 중량 계량과 용적 계량이 있다.
2. 타설 중 (진행 단계)
1) 비빔(mixing)
① Concrete 재료는 반죽된 Con'c가 균질해질 때까지 충분히 혼합한다.
② 비빔 방법에는 손비빔과 기계비빔이 있으며 기계비빔이 강도면에서 10~20% 유리함.
2) 운반
① Truck agitator
② Central mixed Con'c
- 비빔 완료 Con'c 를 agitater truck에 적재하여 굳지 않게 섞으면서 현장으로 운반.
③ Shrink mixed Con'c
- 비빔이 반정도 된 Con'c를 운반 도중에 완전히 비빔하여 현장에서 타설하는 방식.
④ Tramsit mixed Con'c
- Dry mix한 재료를 운반하여 현장 타설하는 방식.
- 건축 공사에서는 잘 사용하지 않음.

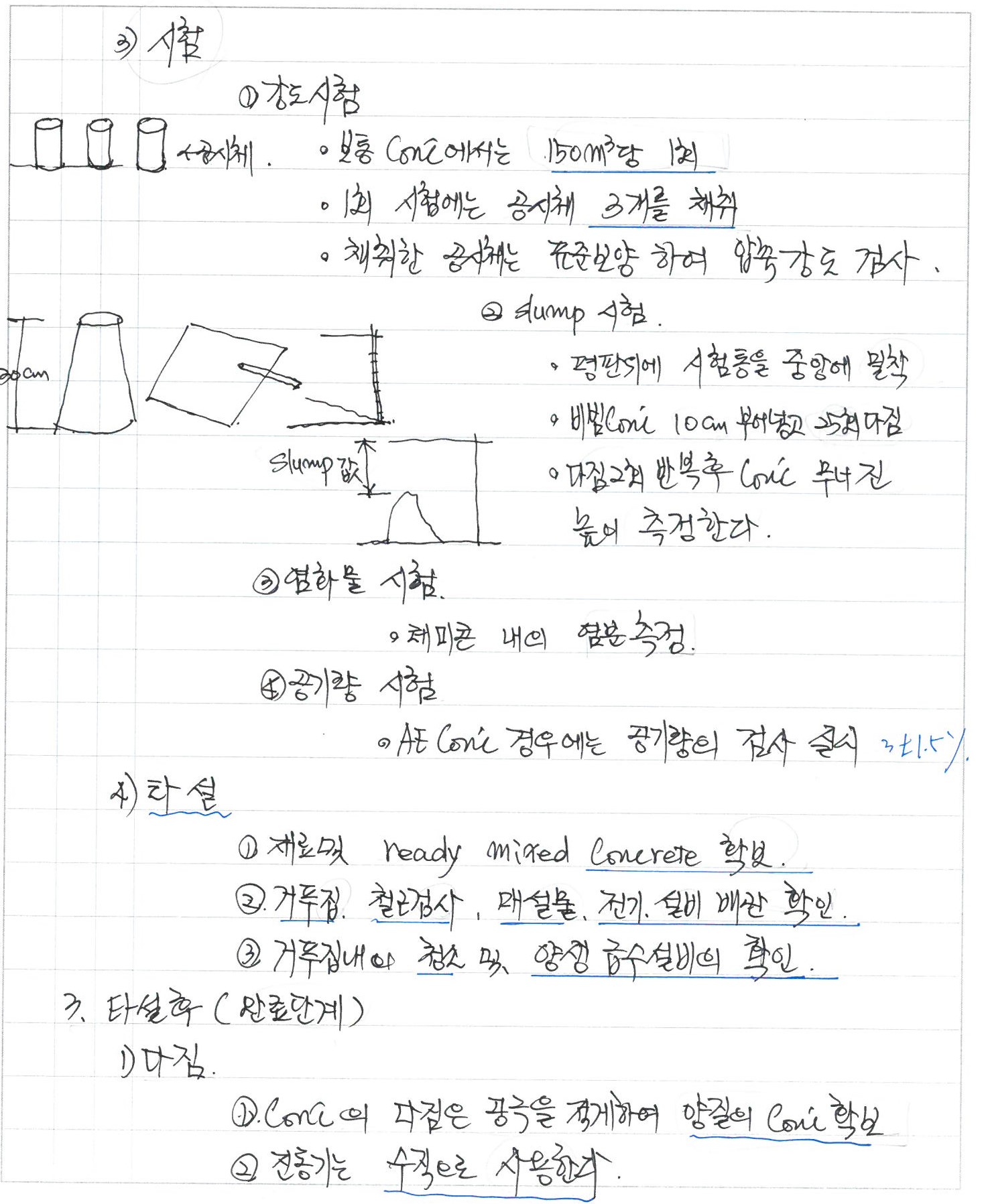

3) 시험
① 강도시험
- 보통 Conc에서는 150㎡형 1회
- 1회 시험에는 공시체 3개를 채취
- 채취한 공시체는 표준 보양하여 압축강도 검사함.
② slump 시험
- 평판 위에 시험통을 중앙에 밀착
- 비빔 Con'c 10cm 부어 넣고 25회 다짐
- 다짐 2회 반복 후 Con'c 무너진 높이를 측정한다.
③ 염화물 시험
- 레미콘 내의 염분 측정함.
④ 공기량 시험
- AE Con'c 경우에는 공기량의 검사 실시.
4) 타설
① 재료 및 ready mixed Concrete 확보.
② 거푸집, 철근 검사, 매설물, 전기, 설비 배관 확인.
③ 거푸집 내의 청소 및 양생 급수설비의 확인.
3. 타설 후 (완료 단계)

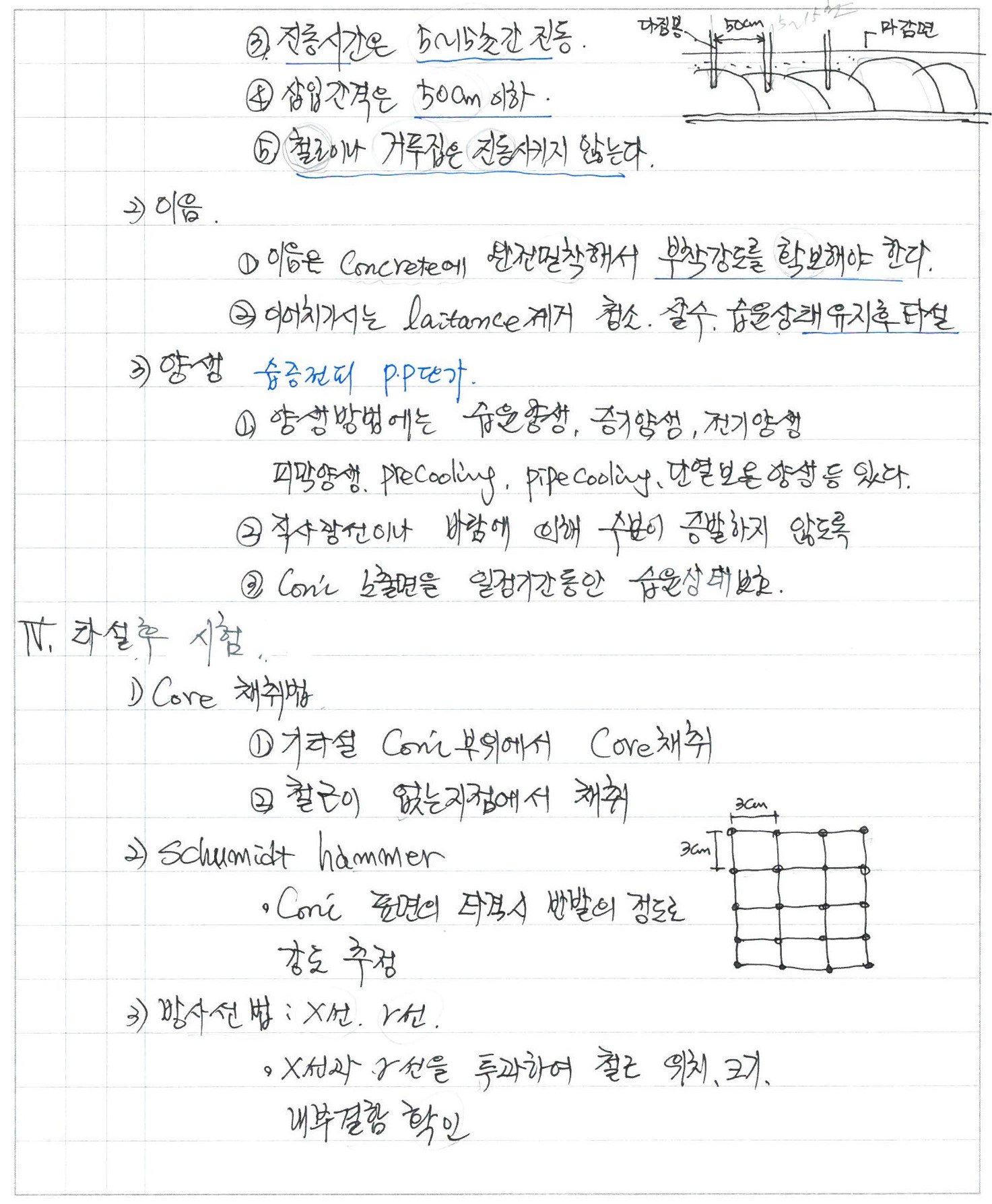

1) 다짐
① Con'c의 다짐은 공극을 적게하여 양질의 Con'c 확보
② 전동기는 수직으로 사용한다.
③ 진동 시간은 5~15초간 진동 실시
④ 삽입 간격은 50cm 이하.
⑤ 철근이나 거푸집은 진동시키지 않는다.
2) 이음
① 이음은 Concrete에 완전 밀착해서 부착 강도를 확보해야 한다.
② 이어치기 시 laitance 제거 청소, 살수, 습윤 상태 유지 후 타설
3) 양생
① 양생 방법에는 습윤 양생, 증기 양생, 전기 양생 피막 양생, precooling, pipecooling, 단열보온양생 등이 있음.
② 직사광선이나 바람에 의해 수분이 증발하지 않도록 주의함.
③ Con'c 노출면을 일정기간 동안 습윤 상태 보호
Ⅳ. 타설 후 시험
1) Core 채취법
① 기타설 Con'c 부위에서 Core 채취
② 철근이 없는 지점에서 채취
2) Schumidt hammer
- Cone 표면의 타격 시 반발의 정도로 강도 추정
3) 방사선법: X선. 2선.
- X선과 r선을 투과하여 철근 위치, 크기, 내부 결함 확인.
4) 초음파법
- 시험하면서 Monitor로 바로 확인 가능.
5) 진동법
6) 인발법
7) 철근 탐사법
V. 결론
1) 콘크리트의 품질 향상을 위해서는 계량부터 양생까지 작업 전 과정에서 사전계획을 세우고 거푸집의 존치 기간을 준수하는 것이 중요하다.
2) Concrete의 품질 저하요인이 되는 Cold joint를 방지하기 위해서는 레미콘 운반 시간 온도에 대한 대책 강도 확보를 위해 양생을 충분히 해야 한다.
