포장의 반사 균열 (Reflection Crack)
반사 균열이란 Concrete 구조물에서 구콘크리트 구조물에 덮어서 시공할 때 기시공된 구조물의 균열이 반사되어 발생하는 균열을 말한다. 반사 균열은 보통 Concrete 포장에서 Asphalt 덧씌우기한 경우 Concrete 포장의 줄눈이나 균열이 상층으로 반사되어 나타난다.

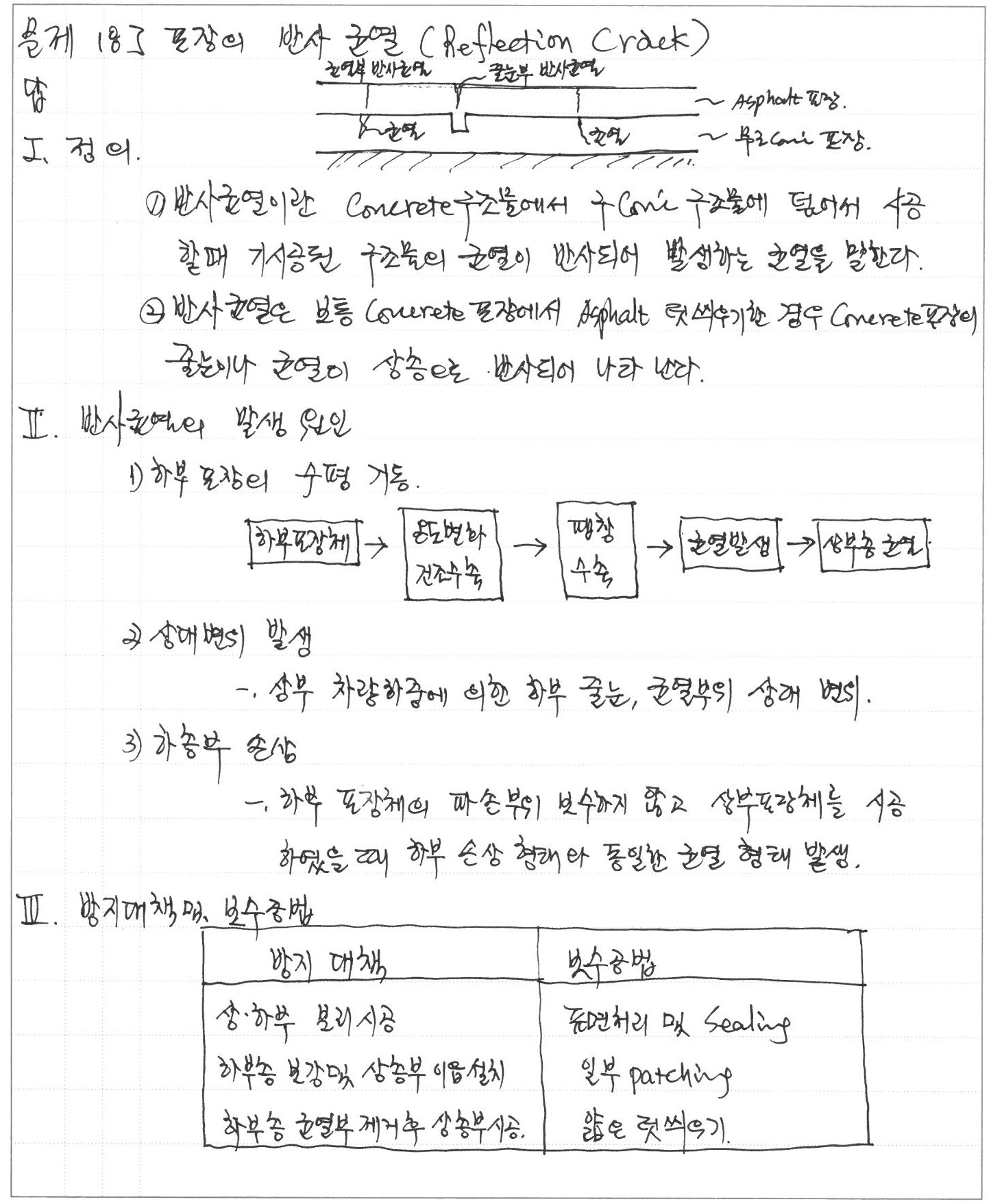

문제] 포장의 반사 균열 (Reflection Crack)
답]
Ⅰ. 정의
① 반사 균열이란 Concrete 구조물에서 구콘크리트 구조물에 덮어서 시공할 때 기시공된 구조물의 균열이 반사되어 발생하는 균열을 말한다.
② 반사 균열은 보통 Concrete 포장에서 Asphalt 덧씌우기한 경우 Concrete 포장의 줄눈이나 균열이 상층으로 반사되어 나타난다.
Ⅱ. 반사 균열의 발생 원인
1) 하부 문장의 수평 거동
하부 포장체 → 온도변화 건조수축 → 팽창 수축 → 균열 발생 → 상부층 균열
2) 상대변의 발생
-. 상부 차량 하중에 의한 하부 줄눈, 균열 부위 상대 변위.
3) 하층부 손상
-. 하부 포장체의 파손부위 보수하지 않고 상부 포장체를 시공하였을 때 하부 손상 형태와 동일한 균열 형태 발생
Ⅲ. 방지대책 및 보수공법
1) 방지 대책
① 상·하부 분리 시공
② 하부층 보강 및 상층부 이음 설치
③ 하부층 균열부 제거 후 상층부 시공
2) 보수공법
① 표면처리 및 Sealing
② 일부 patching
③ 얇은 덧씌우기
