단열공법
1. 개요
단위시간내에 건축재료에 전달되는 熱量 H (Kcal/hr)는 < H = A / D (t1 - t2) · λ >
여기서 A : 재료의 표면적 (m2)
D : 재료의 두께 (m)
t1, t2 : 재료의 양단 표면온도 (t1, t2, ℃)
λ : 열전도율 (Kcal/m·hr℃)재료에 따른 定數로 표시 할 수 있다.
윗식에서 알 수 있는 바와 같이 동일한 표면적, 두께, 온도차일 경우에는 재료의 열전도율 λ가 작으면 전달되는 열량도 적게 된다.
단열재는 열전도율이 작은 재료 (λ＜1.0이하)이고 보통하고 있는 단열은 열을 전달하기 힘든 재료를 외벽, 지붕(천정), 바닥등 건축물 각부위에 넣는 것을 말한다.
그 밖에도 복사열을 차단하는 AL의 복사열을 반사하는 성질을 이용한 단열법도 연구되고 있다.
■ 건물 단열의 장점
① 에너지 절약
② 실내 쾌적한 환경조성
③ 냉난방 장치 가동시간 단축
2. 단열재의 種類(종류)
압면(Rock wool), 유리면(Glass, wool), Foam Polysthylene(융착), 경질 Urathane Foam, 연질 Urethane Foam 등
- 단열재는 정지 공기의 열전도율이 매우적다는 것을 이용
- 공기층 포함
- 공기대신 Freon gas 등을 쓴 단열재도 있다.
- 단열재 사용 선정시에는 내화성, 내후성, 시공성 고려
3. 단열공법의 분류

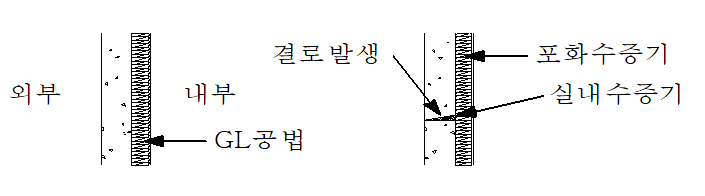

(1) 내단열
단열재를 구조체 실내측에 설치하여 보온, 보냉을 하는 공법
- 시공이 간편하다
- 내부결로 우려
- 공사비가 싸다
(2) 중단열
구조체 내부에 단열재를 설치하는 공법
- PC판 단열에 많이 이용
- 원가가 비싸다.
- 내부결로 우려도 적다
(3) 외단열
구조체 외측에 단열재를 설치한 것
- 건물열용량을 실내측에 유리
- 내부결로 생기지 않는다.
- 시공이 곤란하다.
- 단열재 외기측에 환기층 설치한 것과 설치하지 않은 것이 있다.
4. 시공상 유의점
(1) 단열재는 흡수, 흡습을 하면 성능이 저하하므로 방습층설치(섬유질계)
(2) 상시고온에 노출된 장소, 방화성능 요구시는 단열재 선정에 특히 주의한다.
(3) 단열재가 두꺼우면 단열성능은 향상되나 원가는 높게되어 비경제적
