문제] slurry wall 공법에 대하여 기술하시오.
답]
Ⅰ. 개요
1) 최근 건축물은 대형화, 고급화, 복잡화되는 추세에 따라 도심지에서의 소음, 진동, 분진 등의 공해로 인한 민원 발생이 야기되고 있다.
2) slurry wall 공법은 지중에 크고 깊은 Trench를 파서 철근 콘크리트 panel를 연속 타설하는 흙막이 공법으로 무진동, 무소음 공법이며 차수성이 뛰어난 공법이다.
Ⅱ. 흙막이 공법 종류
Ⅲ. 사전조사
① 설계도서 검토
② 계약조건의 검토
③ 시공 위치의 입지 조건 검토
④ 지반조사
① 기상과 공해 사항 검토
③ 관계 법규 관련 검토
IV. Slurry wall Flow chart
V. 필요성
1) 시공성
- 현장 여건에 맞는 사공 계획으로 선정
② 경제성
- 공사비 절감의 대안으로 할 수 있는 공법
3) 안전성
- 공사의 순서 및 직업 상태에 따라 안전성 필요
④ 무공해성
- 무진동, 무소음 공법
VI. 시공 시 유의 사항
1) 수직도 유지
① Guide wall을 기준으로 수직도 확인
② 계속적인 Check으로 수직확인
2) Slime처리
① Slime은 굴착 후 처리 (3시간 내)
② 안정액을 신선한 것으로 사용
3) 선단 지반 교란 금지
4) 기계 인발 시 공벽 유지
- 기계 인발 시 공벽 붕괴 되지않도록 서서히 인발
5) 피압수
- 피압수 유출 확인
6) 콘크리트 품질관리
- 콘크리트의 품질관리 확보
7) 안정액관리
- 안정액, 지하수 오염 발생 처리 철저
8) 규격관리
VII. 계측관리
1) 지상 경사계 - tiltmeter
2) 균열 측정계 - Crack gauge
3) 지중 경사계 - inclinometer
4) 지중 침하계 - extension meter
5) 지하수위계 - Water Level meter
6) 간극수압계 - piezo meter
7) 토압계 - Soil pressure gauge
8) 하중계 - Load Cell
9) 변형계 - Strain Gauge
10) 소음 측정계 - Sound Level meter
11) 진동 측정계 - Vibro meter
12) 지상 침하 - Level- Staff

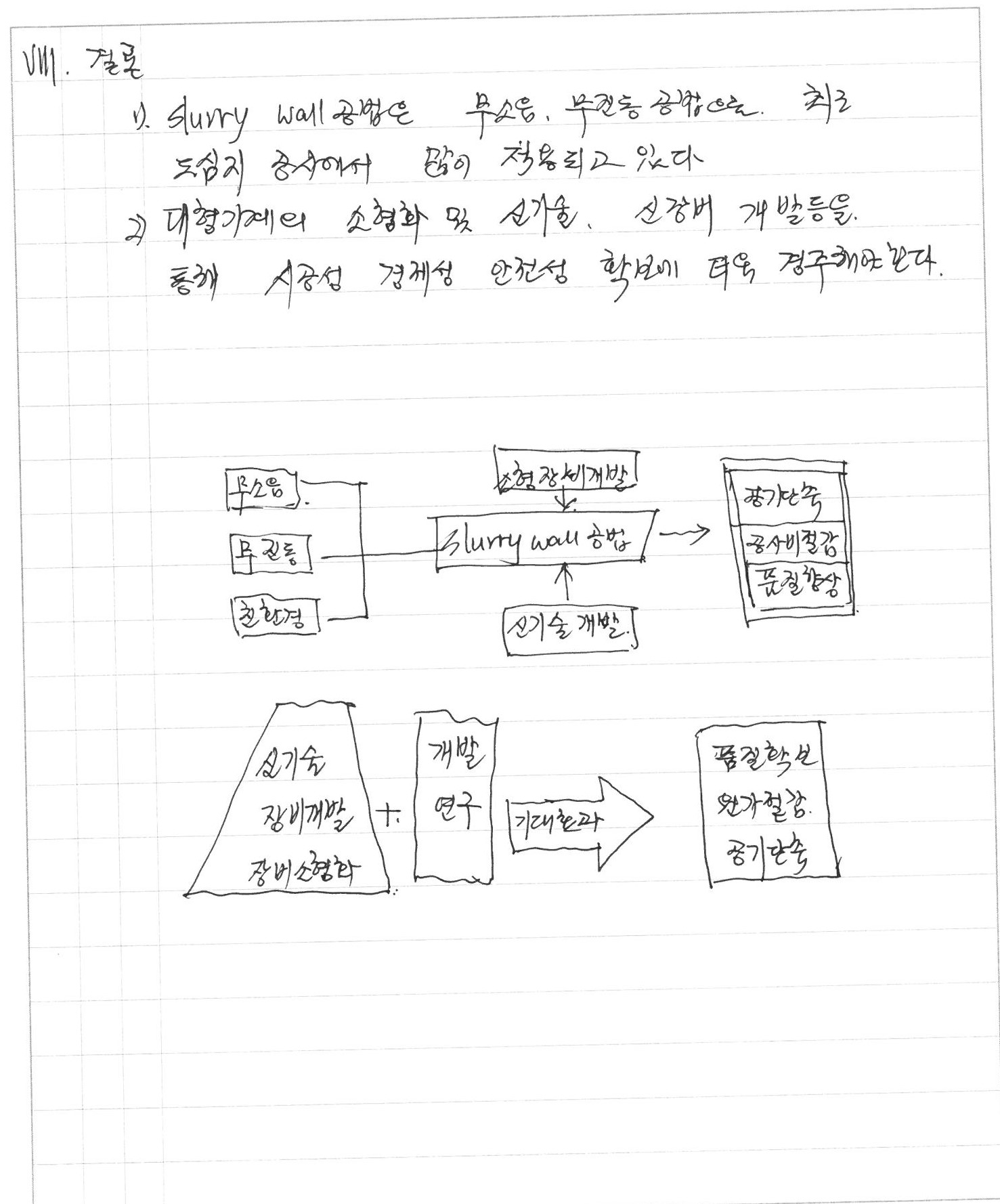

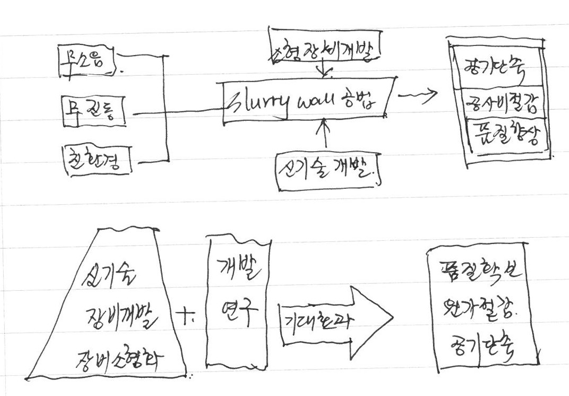

VIII. 결론
1) Slurry wall 공법은 무소음, 무진동 공법으로 최근 도심지 공사에서 많이 적용되고 있다.
2) 대형기계의 소형화 및 신기술, 신장비 개발 등을 통해 시공성, 경제성, 안전성 확보에 더욱 경주해야 한다.
