문제] 거푸집 및 동바리 존치기간과 시공 시 유의 사항에 대하여 설명하시오.
답]
Ⅰ. 개요
1) 거푸집 동바리의 존치기간은 Concrete가 소요강도를 확보하여 외력 또는 자중에 충분히 견딜수 있을때까지 말한다.
2) 거푸집 존치기간은 콘크리트 강도에 중대한 영향을 주므로 시방서에 지정한 날짜는 엄수해야 함.
II. 거푸집 존치기간
1) Concrete의 압축강도 시험할 경우

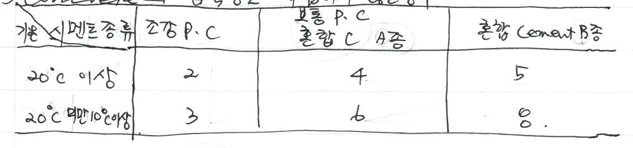

2) Concrete의 압축강도 시험하지 않는 경우
Ⅲ. 거푸집 및 동바리의 요구조건
1. 거푸집
1) 외력의 영향에 변형되지 않을 것.
2) 차수 및 형상이 정확해야 한다.
3) 구성재 종류가 간단
4) 경량으로 운반 취급 용이
5) 수밀성 확보
6) 가공, 조립해체 용이
7) 가격 저렴
8) 소재 청소, 보수 용이
9) 내구성. 반복사용
2. 동바리
① 적재하중, 작업하중, 측압 안전
② 수평력 유지
③ 부상 방지
Ⅳ. 시공 시 유의 사항
1. 거푸집
1) 강성 및 강도 확보
- 거푸집이 변형 및 파열되지 않게 강도 유지
2) 수밀성 유지
① 조립 후 간극, 틈, 최소화
② 타설 시 모르타르, 시멘트 paste 유출되면 품질 저하
3) 수직, 수평간격
- 수평 수직 정밀시공 검사
4) 매입 철물
- 매입물 시공 누락 방지
5) 조립 해체 용이
- 공사 재해 예방을 위한 안전한 조립 해체.

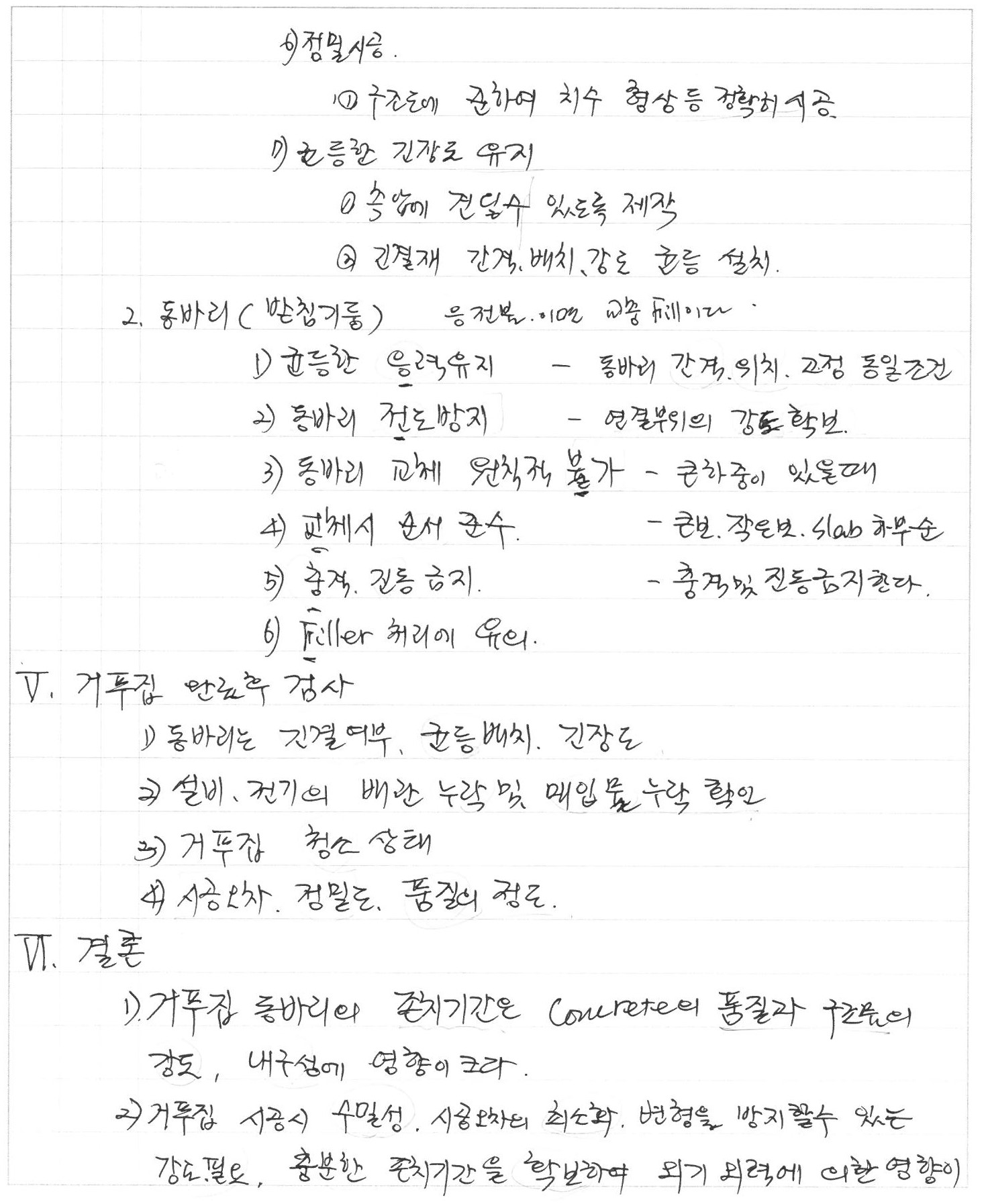

6) 정밀 시공
- 구조도에 준하여 치수 형상 등 정확히 시공
7) 균등한 긴장도 유지
① 측압에 견딜 수 있도록 제작
② 긴결재 간격, 배치, 강도 균등 설치
2. 동바리 (받침기둥)
1) 균등한 응력 유지 - 동바리 간격, 위치. 고정 동일조건
2) 동바리 전도 방지 - 연결부위의 강도 확보
3) 동바리 교체 원칙적 불가 - 큰하중이 있을때
4) 교체시 순서 준수 – 큰보, 작은보, Slab 하부 순으로 진행.
5) 충적, 진동 금지 - 충격 및 진동 금지한다.
6) Friller 처리에 유의
V. 거푸집 완료후 검사
1) 동바리는 긴결 여부, 균등 배치, 긴장도
2) 설비, 전기의 배관 누락 및 매입물 누락 확인
3) 거푸집 청소 상태
4) 시공오차, 정밀도, 품질의 정도
VI. 결론
1) 거푸집 동바리의 존치 기간은 Concrete의 품질과 구조물의 강도, 내구성에 영향이 크다.
2) 거푸집 시공 시 수밀성, 시공 오차의 최소화, 변형을 방지할수 있는 강도 필요, 충분한 존치 기간을 확보하여 외기 외력에 의한 영향이 없도록 원칙을 준수해야 한다.
