문제] 토취장과 사토장 선정 시 유의사항에 대하여 기술하시오.
답]
Ⅰ. 개요
① 토취장이란 필요한 성토 재료를 얻기 위하여 자연상태의 토사를 절취하는 장소이며 사토장은 남는 흙을 처리하는 장소를 말한다.
② 토취장 및 사토장 선정은 토질, 채취 가능한 양, 현장까지의 운반거리 등을 고려하여 선정하여야 한다.

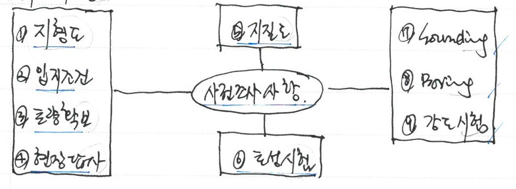

Ⅱ. 사전조사 사항
III. 선정 요건
1) 토질 조건 검토
① 성토 재료로서의 적합성 여부
② 자연 상태의 함수비, 입도 분포, 입경 등의 검토
2) 필요량
① 공사에 필요한 토량의 존재 여부
② 선별 작업시 사용 불가능한 골재의 비율 등 검토
3) 운반 거리
① 현장까지의 운반거리에 따른 경제성 고려
② 운반로의 지장물 상태
③ 토사 운반에 따른 민원 발생 여부
4) 환경 규제
① 지역 환경에 따르는 자연 환경 파손에 따른 규제 여부
② 특히 문화재 발굴지역, 관광지 등
5) 용지 보상
① 토취장 개발에 따른 용지 보상 관계
② 대지 가격 등을 고려
6) 토질 변화
① 토질 변화에 따른 불량토 발생 정도
② 불량토 처리 방법 및 사토 계획 검토
7) 지형
① 재료 채취에 따른 사태 우려성 검토
② 토사 채취에 따른 지형 변동 고려
8) 지하수
① 지하수 용수에 대한 검토
② 토사 유출방지 대책 수립
9) 시공성
① 장비의 Trafficability
② 시공의 난이도 검토
10) 운반로
① 운반로 상태 점검
② 일반 도로의 경사
③ 토사 운반로 중 오르막길 유무

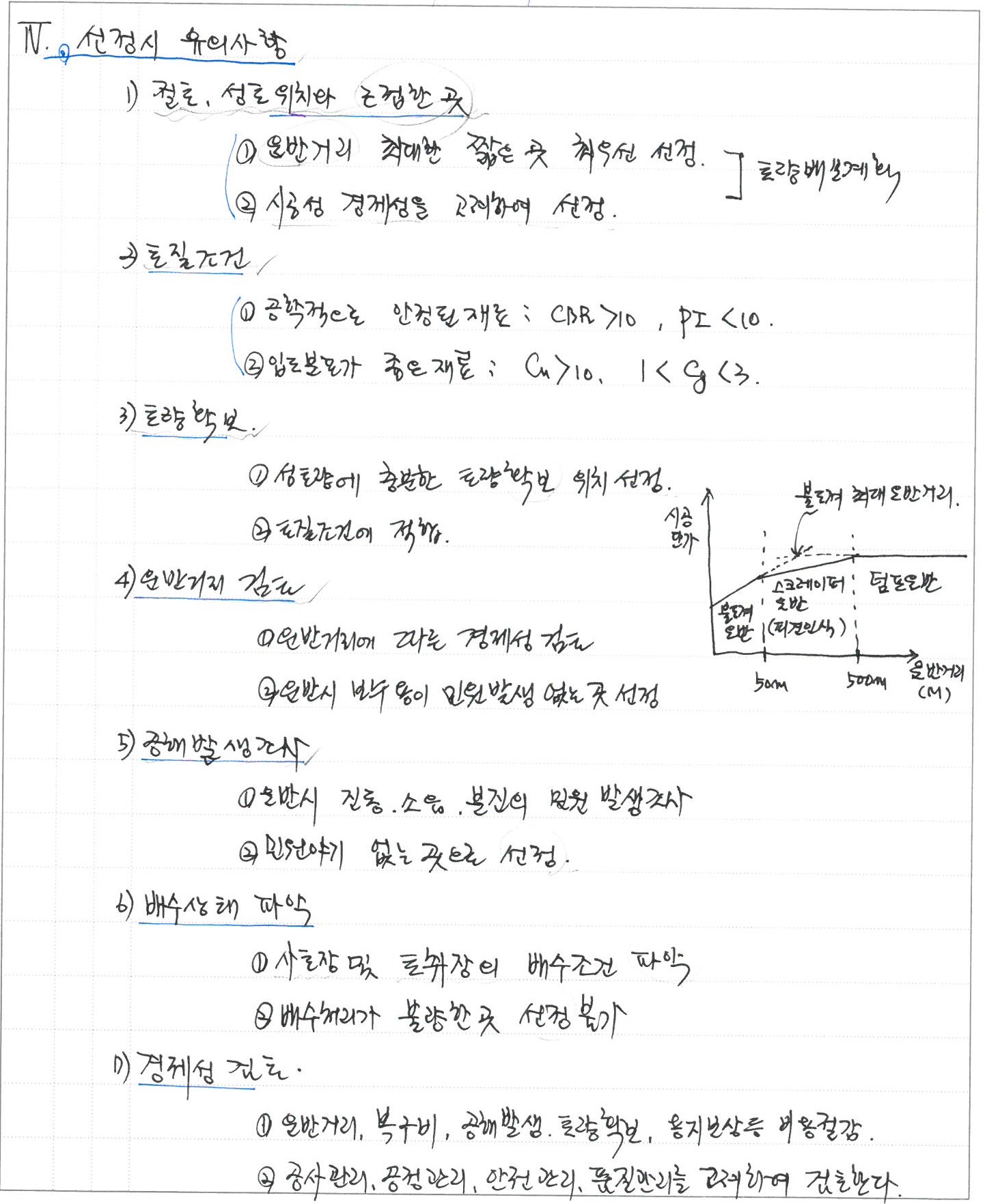

Ⅳ. 선정 시 유의사항
1) 절토, 성토 위치와 근접한 곳
① 일반거리 최대한 짧은 곳 최우선 선정
② 시공성, 경제성을 고려하여 선정
2) 토질 조건
① 공학적으로 안정된 재료 : CBR >10, PI < 10
② 입도분포가 좋은 재료 : Cu>10, 1 < Cg < 3
3) 토량 확보
① 성토량에 충분한 토량 확보 위치 선정
② 토질조건에 적합
4) 운반거리 검토
① 운반거리에 따른 경제성 검토
② 운반 시 보수 용이 민원 발생 없는 곳 선정
5) 공해 발생조사
① 일반 시 진동, 소음, 분진의 민원 발생조사
② 민원야기 없는 곳으로 선정
6) 배수상태 파악
① 사토장 및 토취장의 배수조건 파악
② 배수처리가 불량한 곳 선정 불가
7) 경제성 검토
① 일반거리, 복구비, 공해 발생. 토량 확보, 용지보상 등 비용절감
② 공사관리, 공정관리, 안전관리, 품질관리를 고려하여 검토한다.

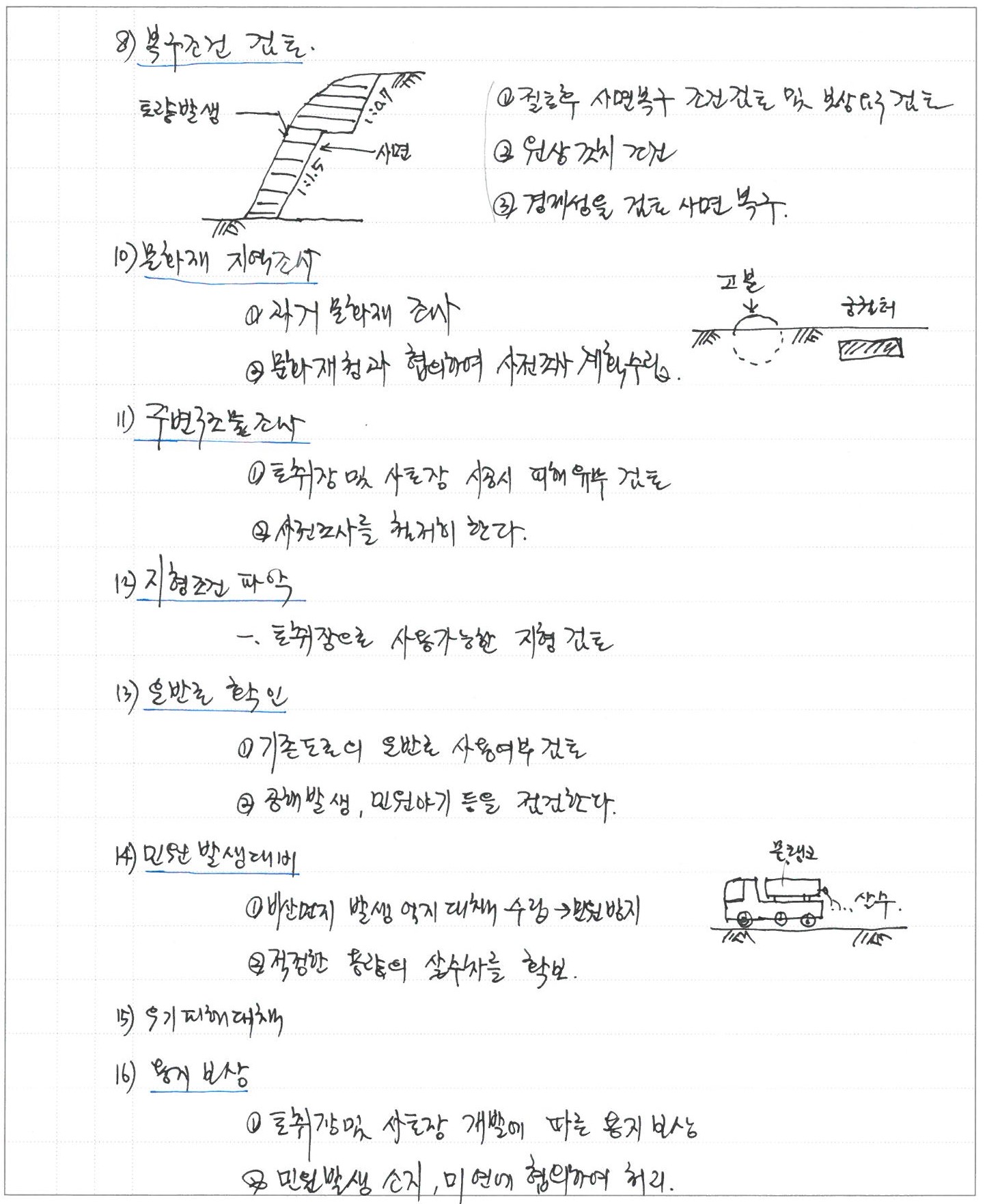

8) 복구 조건 검토
① 절토 후 사면복구 조건 검토 및 보상 요구 검토
② 원상 조치 조건
③ 경제성을 검토 사면 복구
10) 문화재 지역조사
① 과거 문화재 조사
② 문화재청과 협의하여 사전 조사 계획수립
11) 주변구조물조사
① 토취장 및 사토장 시공 시 피해 유무 검토
② 사전 조사를 철저히 한다.
12) 지형 조건 파악
- 토취장으로 사용 가능한 지형 검토
13) 일반로 확인
① 기존 도로의 운반로 사용 여부 검토
② 공해발생, 민원야기 등을 점검한다.
14) 민원 발생대비
① 비산먼지 발생 억지 대책 수립 민원 방지
② 적정한 용량의 살수차를 확보
15) 우기 피해대책
16) 용지 보상
① 토취장 및 사토장 개발에 따른 용지 보상
② 민원발생 소지, 미연에 협의하여 처리
V. 토취장 복구 요령
1) 부지 활용 용도 파악
① 지주와 협의하여 부지 활용 용도에 적합하게 복구
② 경작지, 택지 등으로 활용
2) 배수계획 수립
- 도수로, 수단 내 배수로, 암거 등으로 우수 시 배수가 원활하게 시공
3) 비탈면 보호 대책 수립
① 비탈면 구배를 완경사로 하여 비탈면 안정성을 높인다.
② 비탈면 높이 5m마다 0.5~1.0m 소단 설치
③ 비탈면 반공 실시 - 폐붙임공 또는 파종공(Seed spray)
4) 운반로 정비
- 운반 도중 파손부위 부분 보수 또는 전면 재포장 실시
VI. 결론
1) 토취장 선정은 토량조사, 토질조건, 복구비, 토량 채취비용 등을 검토하여 선정하여야 한다.
2) 사토장 선정은 처리장 사용료, 운반거리, 공해, 경제성 등을 고려하여 선정하여야 한다.
