문제] 암 버럭 성토시 다짐 방법과 시공 시 유의사항에 대하여 기술하시오.
답]
Ⅰ. 개요
① 암 버럭을 성토 재료로 사용할 때는 노체이하에서 사용하여야 하며 암버럭의 특성을 파악하여 토사와 구분하여 시공하여야 한다.
② 토사와 혼합 사용하게 되면 다짐 후 전단강도 및 투수성의 저하로 소요 다짐도를 얻기 어렵기 때문에 구분하여 다짐한다.
Ⅱ. 다짐의 목적
① 압축성 최소화
② 지지력 증대
③ 전단강도 증대
④ 투수성 감소
Ⅲ. 구분 다짐하는 이유
1) 최대 치수 상이
① 암 : 60cm 이하
② 토사 : 노상 및 구조물 뒤채움은 10~15cm, 노체는 30cm 이하
2) 다짐 두께 상이
① 암 : 최대 직경 1.0~1.5배 이하
② 토사 : 노상 구조물 뒷채움 20cm이하, 노체는 30cm이하

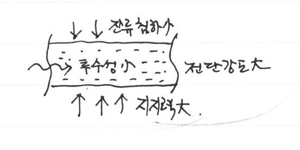

3) 응력 분포 상이
① 암 : 수직 응력을 받는다.
② 토사 : 휨 응력을 받는다.
4) 다짐 장비 상이
① 암 : 대형으로서 기진력이 큰 장비
② 토사 : 토질에 따라 전압식, 전동식, 충격식 등 적정 장비 선정
5) 시공 장소 상이
① 암 : 외측부에 사용
② 토사 : 내측(중앙부)에 사용
6) 다짐방법 상이
① 암: Interlocking에 의한 다짐 효과 확보
② 토사: rdmax, ome 상태에서 다짐
Ⅳ. 다짐 방법
① 암 : 최대 직경 1.0~1.5배이라
② 시험 성토 다짐을 통한 최적의 다짐 두께 결정
- 최대 입경 * 1.0~1.5
2) 암버럭 최대 치수
① 현장 성토작업 사용 치수는 60cm 이하
② 압축성이 큰 암버럭 사용할 경우 30cm 이하
③ 규정 이상 버럭은 브레이커로 파쇄 후 포설
3) 공극상태
① 공극에 돌부스러기 채용
② 인터 로킹에 의한 다짐 효과 확보.
4) 다짐 장비
① 다짐 장비는 기진력이 큰 장비
② 다짐 장비 종류
- 포설 : 불도저, braker
- 다짐 : 진동롤러, 시프트 롤러
5) 시공 장소
① 노체 완성면 이하에 사용
② 암버럭 성토 위에 토사 캪핑을 설치하여 세립자가 암버럭 사이의 궁극에 채워 침하 발생 방지
6) 파쇄 장비
- 규정 이상의 암버럭은 브레이커로 파쇄 사용
7) 토사 캪핑을 시공하여 침하 발생 방지
V. 시공 시 유의 사항

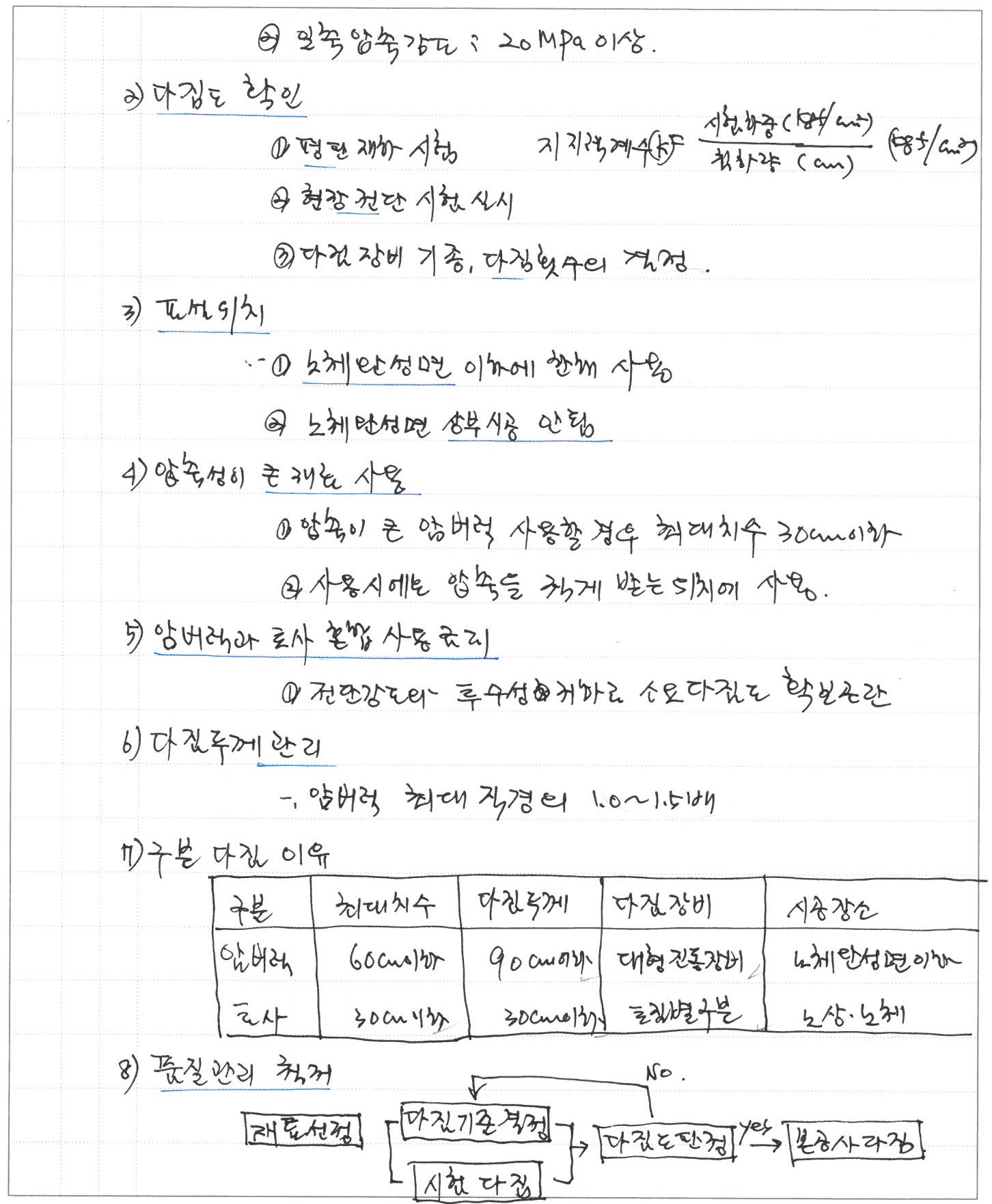

1) 재료선정
① 최대 입경 60cm 이하
② 일축압축강도 : 20MPa 이상
2) 다짐도 확인
① 평판재하 시험
② 현장 권단 시험 실시
③ 다짐 장비 기종, 다짐 횟수의 결정
3) 포설 위치
① 노체 완성면 이후에 한해서 사용
② 노체 완성면 상부 시공 안됨
4) 압축성이 큰 재료 사용
① 압축이 큰 암버럭 사용할 경우 최대치수 30cm 이하
② 사용 시에는 압축을 적게 받는 위치에 사용
5) 암버럭과 토사 혼합 사용금지
① 전단강도와 투수성 저하로 소요 다짐도 확보 곤란
6) 다짐두께 관리
- 암버럭 최대 직경의 1.0~1.5배
7) 구분 다짐 이유
8) 품질관리 철저

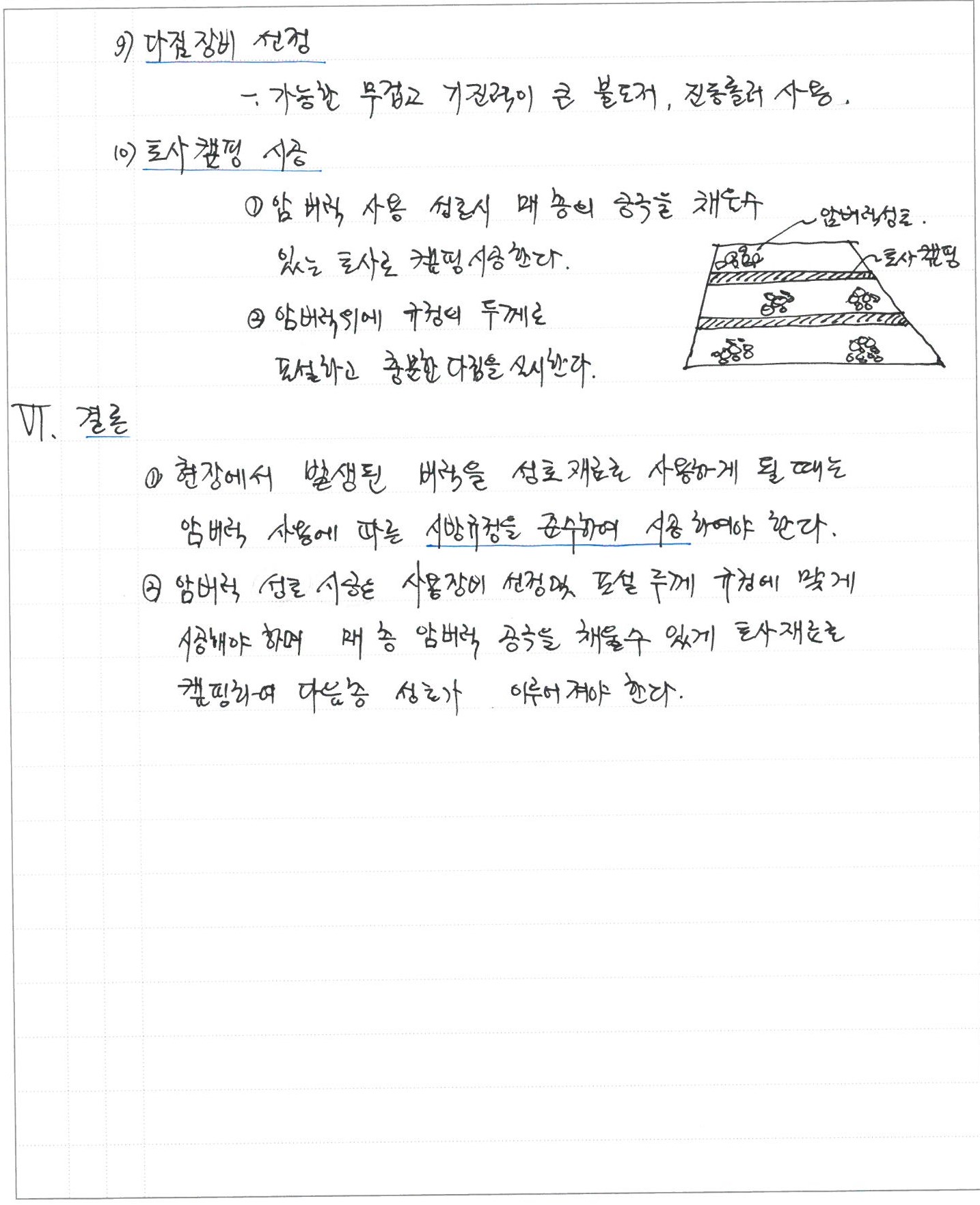

9) 다짐 장비 선정
- 가능한 무겁고 기진력이 큰 불도저, 진동롤러 사용
10) 토사 캪핑 시공
① 암 버럭 사용 성토 시 매 층의 공극을 채울 수 있는 토사로 캪핑 시공한다.
② 암버럭 위에 규정의 두께로 포설하고 충분한 다짐을 실시한다.
VI. 결론
① 현장에서 발생된 비럭을 성토 재료로 사용하게 될 때는 암버럭 사용에 따른 시방 규정을 준수하여 사용하여야 한다.
② 암버럭 성토 시공은 사용장비 선정 및 포설 두께 규정에 맞게 시공해야 하며 매 층 암버럭 공극을 채울 수 있게 토사 재료로 캪핑하여 다음층 성토가 이루어져야 한다.
