문제] 보강토 공법의 특징과 적용성에 대하여 기술하시오.
답]
Ⅰ. 개요
① 보강토 공법은 흙과 그 속에 매설한 인장강도가 큰 보강재의 마찰력에 의해 일체화시킴으로써 자중이나 외력에 대하여 강화된 성토체를 구축한다.
② 보강토의 장점은 흙의 인장강도의 증가, 흙과 보강재와의 부착면에서 생기는 마찰력으로 인한 전단저항의 증가 등을 들 수 있다.

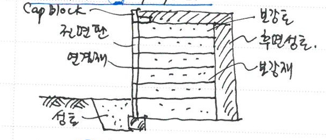

Ⅱ. 보강재 공법의 원리 (Mechanism)
Ⅲ. 보강토공법의 특징
1. 장점
1) 시공이 신속하다.
기성 제품, 조립식 시공 ⇒ 시공이 간편, 양생 불필요 ⇒ 공기단축
2) 높은 옹벽 축조 가능
① 옹벽 높이 최대 32m 시공
② 높은 옹벽 축조가 가능하므로 용지 폭 작음.
③ 경제성이 우수하다.
3) 연약지반 시공 가능
① 자중이 적어 특별한 기초 지반이 불필요.
② 연약지반에 적응성이 좋다.
③ 부등침하에 대한 저항성이 있다.
4) 건설 공해가 적다.
① 간단한 조립 작업으로 대형장비 불필요하여 소음 진동이 적다.
② 건설폐기물 발생이 적다.
5) 진동 충격에 대한 저항성이 크다.
2. 단점
1) 보강재의 내구성 문제
① 보강재의 인장강도 및 부식에 대한 저항성이 약하면 보강토 역할 저하
② 마찰 저항이 크고 내구성이 좋아야 한다.
2) 재료비 고가
- 전면판 보강재의 재료비 고가
3) 시공 경험 및 기술 축적이 부족
4) 수직도 유지가 어렵다.
① 허용한계: 1 / 200 이내
② 전면판은 90°로 유지해야 한다.
5) 공사 규모가 작은 곳은 비경제적이다.
Ⅳ. 적용성

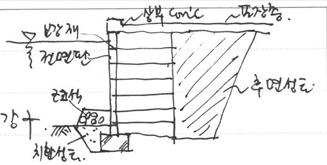

1) 고가도로 Ramp 부위 시공
① 고가도로 Ramp 부위 고저차 부위 시공
② 용지 매입비 절감
③ 시공이 신속하다.
2) 연약지반 성토 시공
① 성토체 내부 → 보강재 삽입 → 접착력 확보
② 부등침하 예상지역 성토부에 보강재 시공
3) 연약지반 옹벽 축조
① 자중이 적은 특성을 이용 연약지반 시공.
② 전면판은 90°로 유지

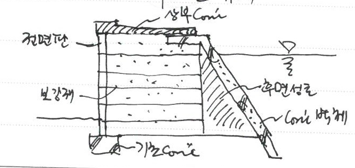

4) 소규모 댐 축조
- 소규모 저수용 댐에 적용하며 배면 콘크리트 벽체 타설에 주의
5) 안벽 구조물 시공
① 안벽의 전면에 시공
② 보강재의 부식에 대한 대책강구
6) 기타 용도
- 토류 시설, 교대. 사면보강 등에 적용.
V. 시공순서
1) 기초 터파기
2) 기초 콘크리트 공사
3) 전면판 조립
4) 뒤채움 시공
5) 보강제 설치
6) 연결재 설치
7) 다짐
VI. 시공 시 유의사항
1) 뒤채움재 : 옹벽의 뒤채움재와 동일 95% 다짐도 목표.
2) 포설 : 전면판 쪽에서 뒤쪽으로 포설, 전면판 부근은 인력 포설하고 층따기를 실시한다.
3) 다짐 : 성토체를 10~30m 두께로 펴서 다짐
4) 보강재 시공 : 사면 보호공과 보강재에 의한 병용 보강
5) 수직도 관리 : 성토 시 전면판의 수직도 확인
6) 변형 방지 : 흙과 보강재 사이에 마찰력이 충분히 발휘되도록
7) 배수공법 병용 : 배수 공법을 병용하여 보강효과 효율적으로

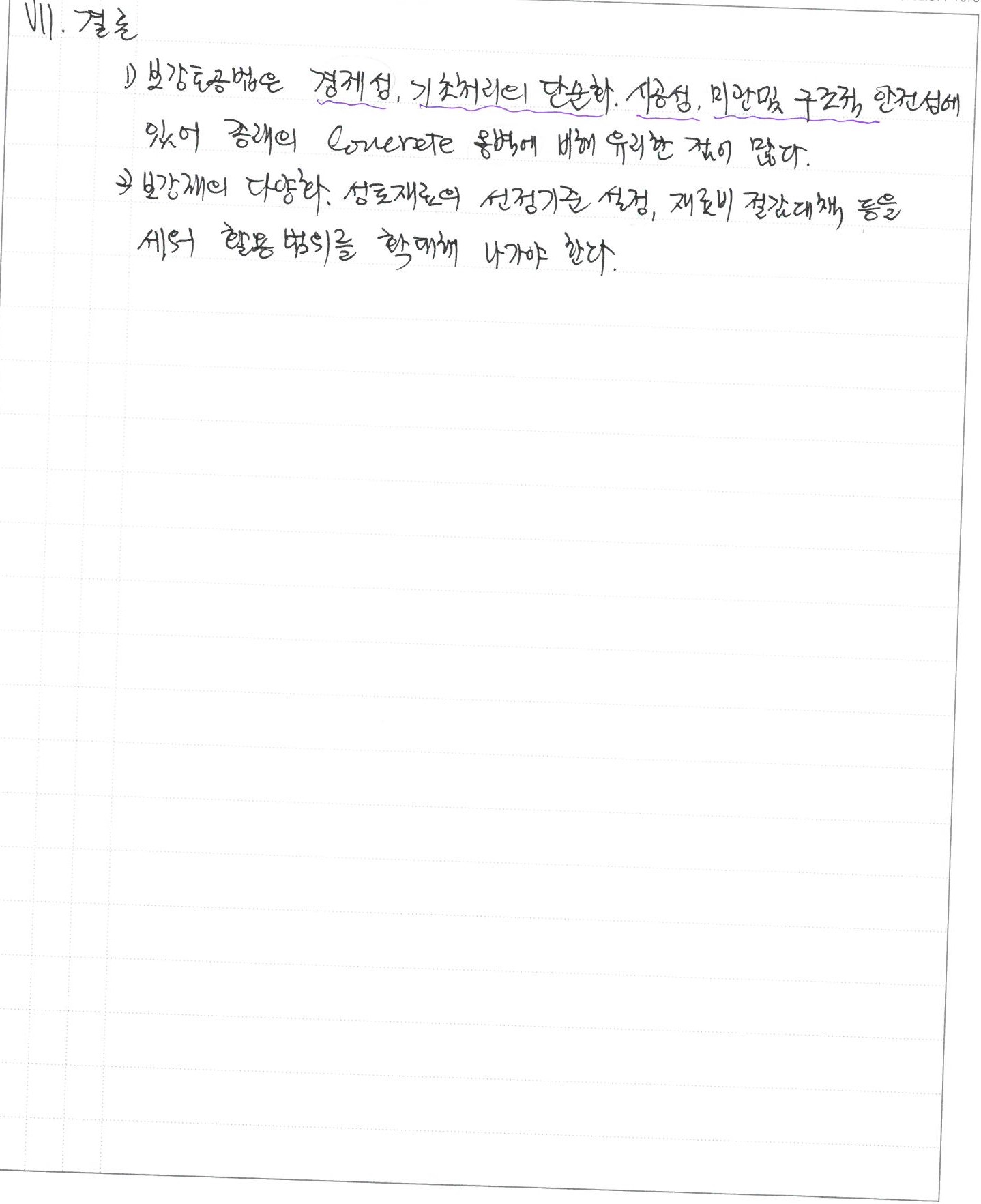

VII. 결론
① 보강토공법은 경제성, 기초처리의 단순화, 시공성, 미관 및 구조적 안전성에 있어 종래의 콘크리트 옹벽에 비해 유리한 점이 많다.
② 보강제의 다양화, 성토 재료의 선정 기준 설정, 재료비 절감 대책 등을 세워 활용 범위를 확대해 나가야 한다.
